Equipements

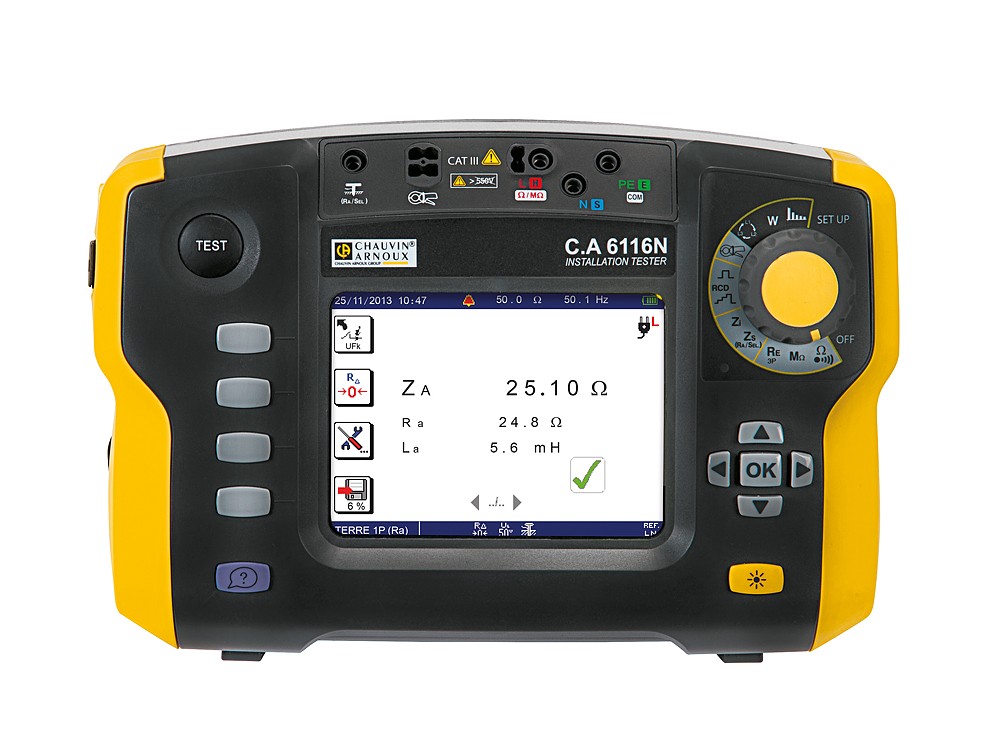

Contrôleur d’installation CA6116N

CA 6116N

Descriptif :

Le CA 6116N se présente comme le TOUT-EN-UN du contrôle d’installations électriques selon les normes nationales et internationales (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600, etc). Il allie design, ergonomie, simplicité, performances, rapidité et précision.
Adapté pour tous types de régimes de neutre (TT, TN, IT), il est parfaitement adapté à tous les secteurs d’utilisation : industrie, tertiaire, habitat.

Notice de fonctionnement

Guide de démarrage rapide

Photographies : sacoche ; contrôleur ; cordons.

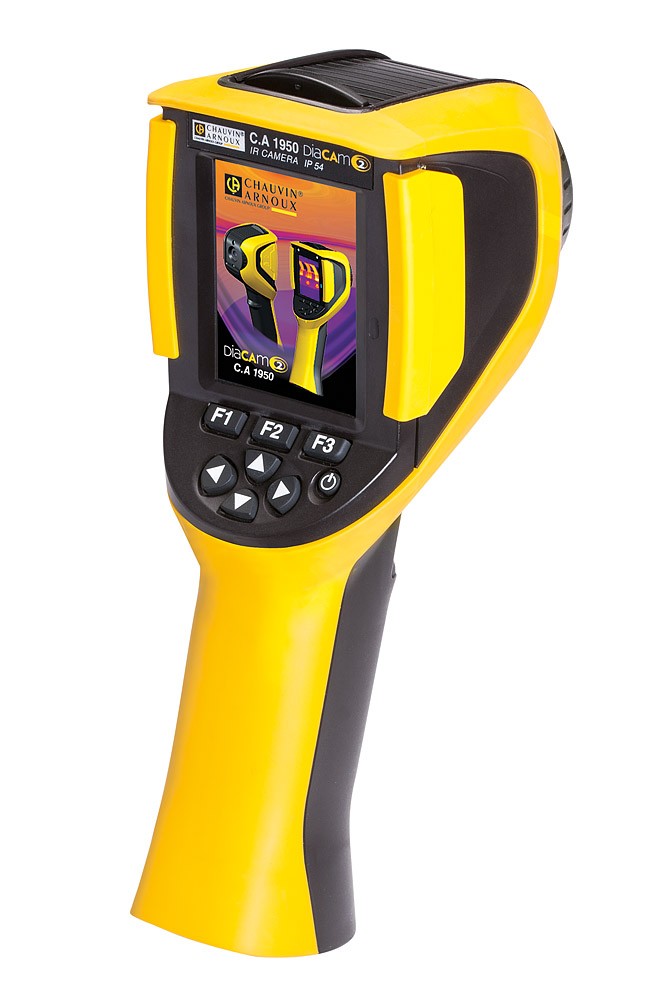

Caméra thermique CA1950

Descriptif :

Conçue et développée pour une utilisation simplifiée, elle convient à toutes les applications dans les secteurs du bâtiment, de la maintenance électrique et mécanique pour :

  •   les audits thermiques
  •   la recherche de défauts : ponts thermiques, infiltrations, présence d’humidité
  •   la maintenance électrique : détection de contacts défaillants, de déséquilibres….
  •   les entretiens mécaniques : détection de points d’usure, de surchauffe moteur, de problème de lubrification…

Son design a été étudié pour utilisation simplifiée :

  •   une prise en main aisée, avec un accès direct aux fonctions d’une seule main
  •   équilibrée, la CA 1950 ne bouge pas même posée debout sur une table.
  •   l’affichage se fait sur le large écran de 2,8 pouces dont la luminosité se règle automatiquement.
  •   le champ de vision (20°x20°) dispose d’un focus free permettant à l’image de rester nette quelle que soit la distance.
  •   des aides contextuelles guident l’utilisateur pour limiter les risques d’erreurs.
  •   la CA 1950 permet d’enregistrer  directement des commentaires vocaux sur l’image.
  •   le volet de protection de l’objectif est intégré dans l’appareil : plus de pertes ou de gênes

Communicante, la caméra CA 1950 récupère via Bluetooth en simultané les mesures nécessaires (courant…) issues de pinces de courant et de multimètres.

Le logiciel
CAmReport, le logiciel pour l’analyse des thermogrammes, permet une analyse fine au moyen de plusieurs outils :

  •    curseurs (affichage automatique de la température au point choisi)
  •    profil thermique (affichage automatique des températures Min/Max/Moy de la ligne)
  •    un carré ou cercle pour une analyse par zone
  •    des tableaux de résultats affichent automatiquement et rapidement l’ensemble des informations/outils d’analyse du thermogramme
  •    des polygones et polylignes pour analyser plus précisément certaines zones du thermogramme
  •    tableau d’émissivité en standard pouvant être enrichi par l’utilisateur

CAmReport permet également la création de rapports automatique selon différents modèles disponibles. Ils sont exportables au format word ou pdf. L’édition et l’archivage sont ainsi simplifiés.

Guide de démarrage rapide

Caractéristiques

Vidéo de démonstration

Logiciel CAmReport

Photographies : Malette ; caméra ; …



Enregistreur de puissance et d’énergie PEL 103

Descriptif :

Ergonomiques, aimantés, adaptés à tous types d’armoires, les enregistreurs PEL103 assurent toutes les mesures de puissance et d’énergie en simultanée.

  • Installations monophasées, diphasées et triphasées avec ou sans neutre, et autres configurations complexes.
  • Mise en place sans interruption de l’alimentation secteur
  • Communication BlueTooth, Ethernet, USB
  • Reconnaissance automatique des capteurs connectés
  • Enregistrement sur carte SD et SD-HC
  • Communication temps réel avec un PC et analyse via le logiciel PEL Transfer

 Caractéristiques complémentaires :

  • Tension jusqu’à 1000V
  • Courant jusqu’à 10000A
  • Ratio tension / Ratio de courant jusqu’à 650000 V / jusqu’à 25000 A
  • Puissances de 10 à 10 GW/Gvar/GVA
  • Energie jusqu’à 4EWh / 4 EVAh / 4 Evarh
  • Phase: cos φ, tan Φ, PF
  • Harmoniques Jusqu’au rang 50

Mémoire Carte SD 8 Go (carte SD-HC jusqu’à 32 Go

Notice de fonctionnement

Guide de démarrage rapide

Logiciel PEL Transfer

Photographies :

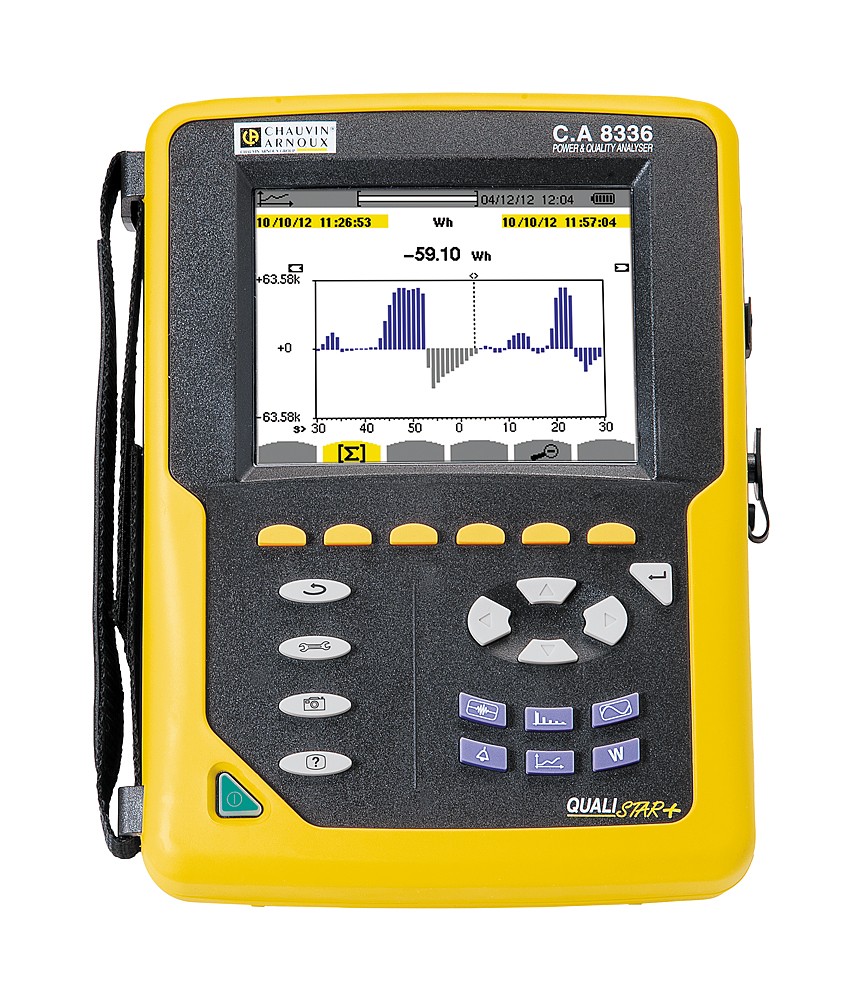

Analyseur de réseaux électriques CA 8336 QUALISTAR+

Descriptif :



Notice de fonctionnement

Guide de démarrage rapide

Logiciel

Photographies :

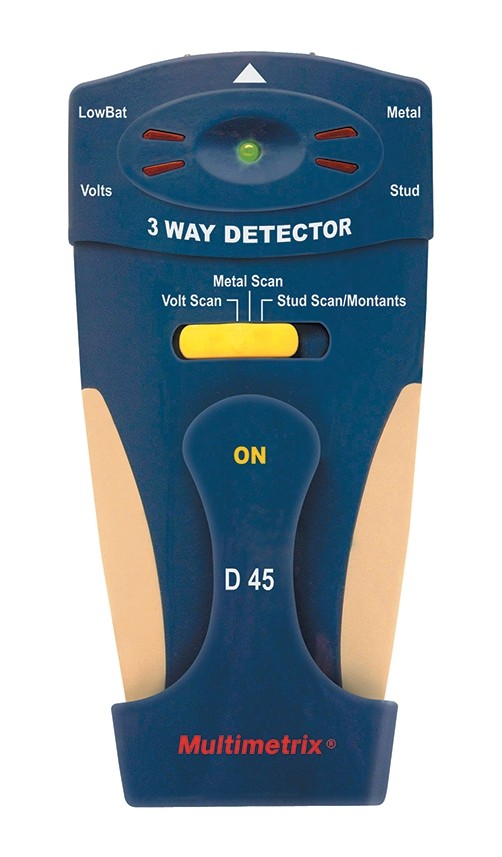

Appareil de détection des câbles sous tension D 45

Descriptif :

Le détecteur Multimetrix D 45 vous permet de localiser les câbles électriques sous tension. En outre, l’appareil détecte les pièces métalliques (tuyaux, etc.) et la position des poutres en bois ou en métal. La profondeur de détection est de 30 cm et la précision de l’affichage est de ± 15mm. L’appareil permet un étalonnage et un arrêt automatiques.

Notice de fonctionnement









Vérificateur d’Absence de Tension KEWTECH VAT KT172

Caractéristiques :

  • Tension alternative: 12-690 V (16-400Hz)
  • Tension continue: 12-690 V
  • Continuité: 0-400 kW Visuel et sonore
  • Détection de tension sans piles: Oui avec U~50Vca-cc
  • Polarité en tension continue: Oui par Leds « + » «ou « -«
  • Rotation des phases: 100-400 Vca; affichage par Leds « L » et « R »
  • Ecart entre les pointes (mm): 19
  • Affichage: 12 Leds
  • Dimension H.L.P (mm): 242x69x42
  • Poids (g): 192 (avec piles)
  • Livré sous blister avec notice et piles
  • Vérification sonore et visuelle de fonctionnement de toutes les leds par autotest
  • Protections IP2X des pointes de touche, rétractables par action sur gâchette mécanique
  • Lampe-torche intégrée, active pendant 10sec. environ
  • Détection unipolaire de phases avec indications visuelle et sonore
  • CAT.IV/600V – CAT.III/690V – IP65/IP2X suivant normes IEC 61010-1 ;-2-030 ;-2-033 / 61423-3 /
  • 61557-1 ;-7/60529
  • Conforme aux directives ROHS, REACH, PAH
  • Alimentation : 2 x 1.5V LR03/AAA.
